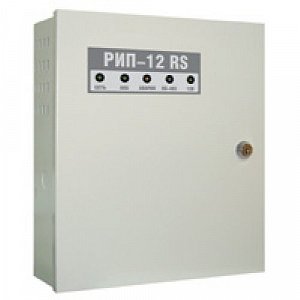

РИП-12 исп. 50 (РИП-12-3/17М1-Р-RS)

Кол-во

Назначение изделия

Предназначен для питания извещателей и приборов ОПС, СКУД и автоматики в составе системы "Орион".

Особенности

Передача данных и управление по интерфейсу RS-485
Расширенный диапазон напряжения питания
Защита от превышения выходного напряжения
Термокомпенсация заряда АКБ
Релейный выход "Неисправность"
Индикация и сигнализация:
пять индикаторов состояний;
звуковой сигнализатор;
датчик вскрытия корпуса (тампер)
Обеспечивается микроконтроллером:
диагностика и управление источником;
интеллектуальная световая и звуковая индикация;
защита при коротком замыкании или перегрузке по току с автоматическим восстановлением работоспособности;
проверка состояния АКБ и исправности зарядного устройства;
измерение и передача измеренных значений по интерфейсу напряжения сети, напряжения АКБ, выходного напряжения и тока нагрузки;
передача сообщений о неисправностях и вскрытии корпуса
конфигурация релейного выхода "Неисправность"

Дополнительные характеристики

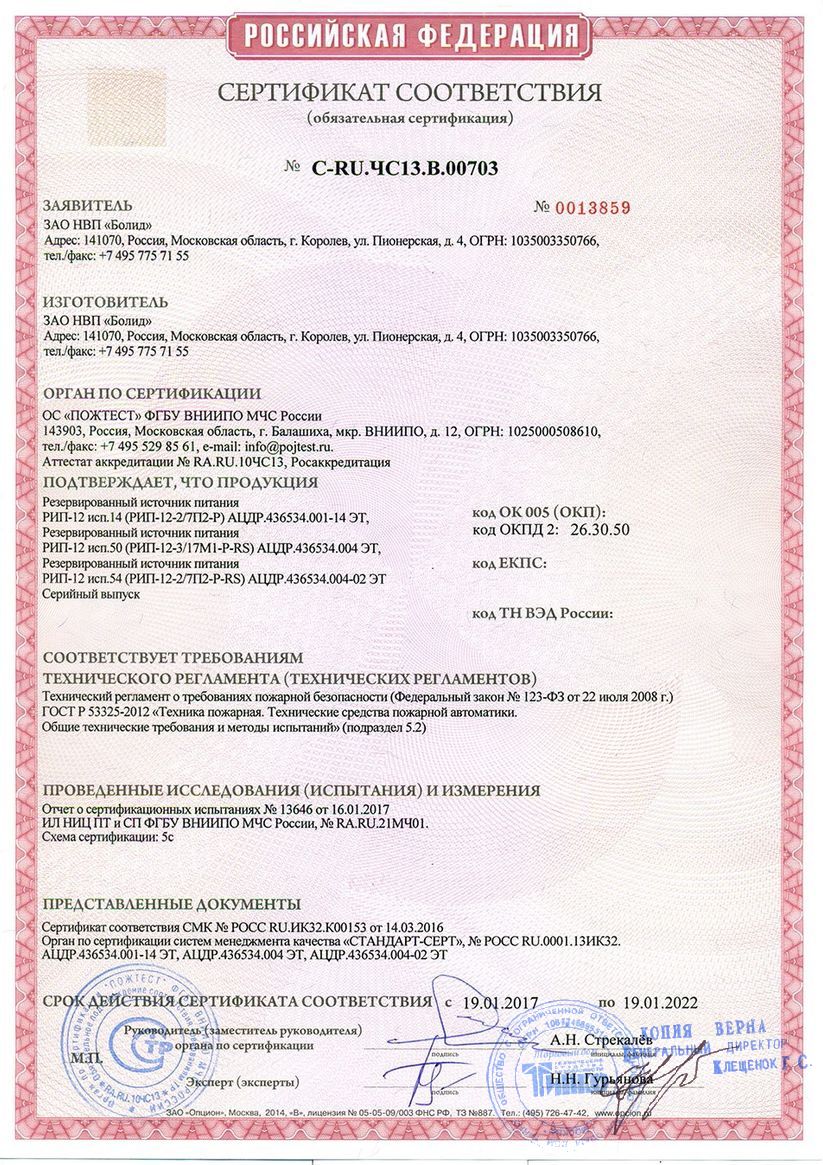

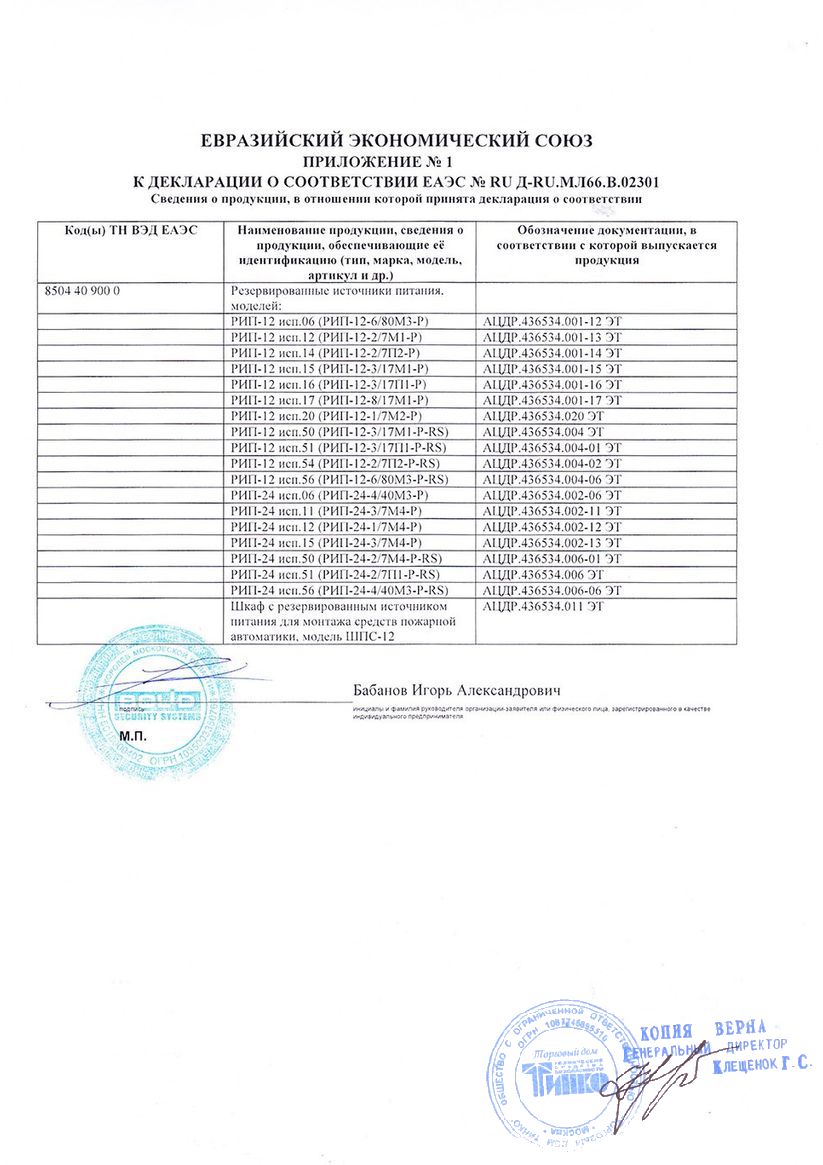

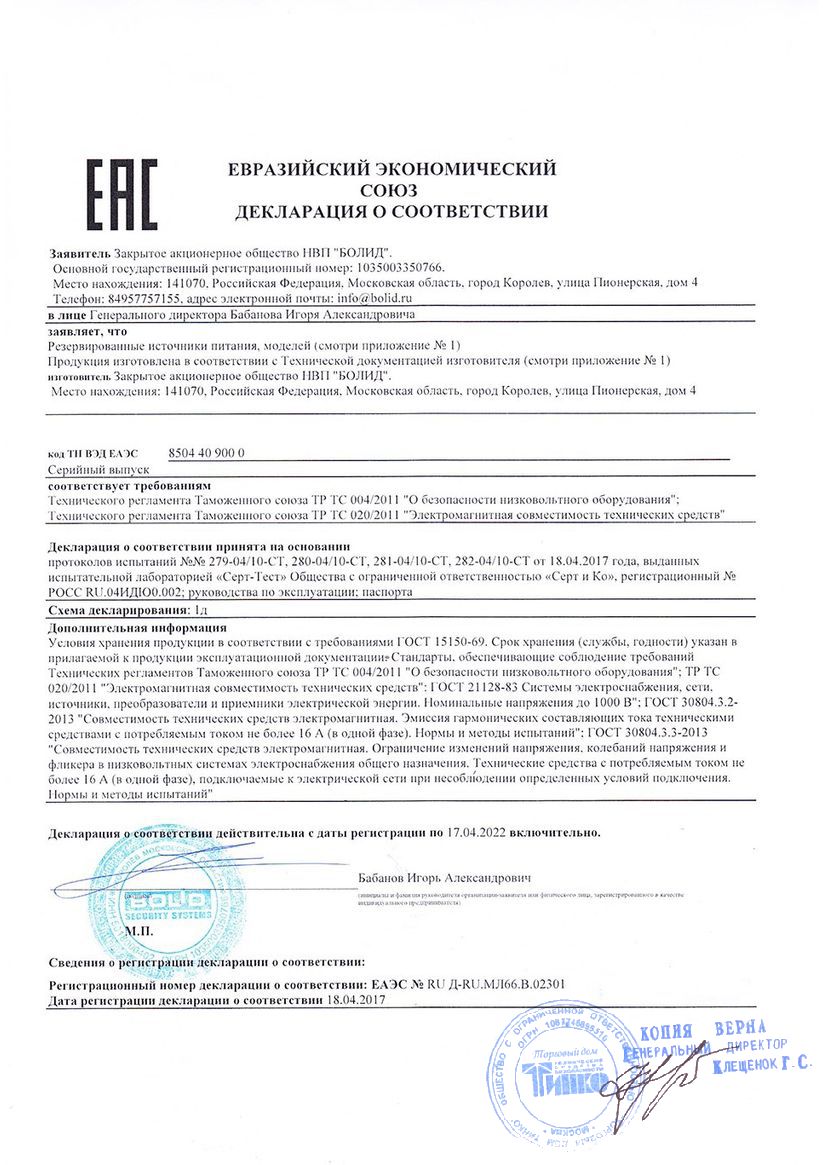

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Диагностические выходытип "СК": "АВАРИЯ"; RS-485
Напряжение питания, B:
- от сети переменного тока150…250
Потребляемая мощность:
- от сети переменного тока 110 ВА
Потребляемый ток:
- при питании от сети переменного тока, А0.7
Выходное напряжение, В:
- при питании от сети переменного тока13…14.2
- при питании от аккумуляторной батареи9.5…13.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более120
Выходной ток, А:
- номинальный при наличии основного питания3
- максимальный при наличии основного питания4
Тип используемого аккумулятора12В 17 Ач
Количество аккумуляторов, шт1
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В9.6…10.8
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм255х310х95

Тип устройства

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

120

Световая индикация

"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"

Выходной ток, А:

Диагностические выходы

тип "СК": "АВАРИЯ"; RS-485

- номинальный при наличии основного питания

Напряжение питания, B:

- максимальный при наличии основного питания

- от сети переменного тока

150…250

Тип используемого аккумулятора

12В 17 Ач

Потребляемая мощность:

Количество аккумуляторов, шт

- от сети переменного тока

110 ВА

Защита от короткого замыкания

Есть

Потребляемый ток:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока, А

0.7

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

9.6…10.8

Выходное напряжение, В:

Диапазон рабочих температур, °С

-10…+40

- при питании от сети переменного тока

13…14.2

Габаритные размеры, мм

255х310х95

- при питании от аккумуляторной батареи

9.5…13.5
