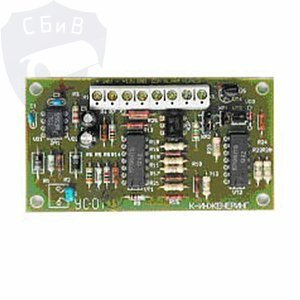

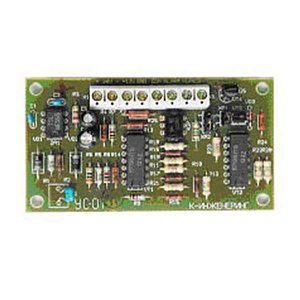

УС-01

Кол-во

Назначение изделия

УС-01 предназначено для согласования активных, токопотребляющих 2-проводных пожарных извещателей, пассивных пожарных извещателей типа ИПР (с нормально-разомкнутыми контактами) или других с аналогичными характеристиками с приборами приемно-контрольными пожарными или охранно-пожарными (ППКП, ППКОП), не позволяющими прямое включение таких извещателей в свои шлейфы сигнализации (ШС).
Питание устройства осуществляется от ППК или от дополнительного источника питания напряжением 12В. При этом в шлейфе сигнализации формируется напряжение 20В, необходимое для питания активных пожарных извещателей типа ИП212-66 «ПАРТНЕР», ИП212-117, ИП212-105 или других с аналогичными характеристиками.

Особенности

Устройство согласующее для аппаратуры охранно-пожарной сигнализации УС-01 является самостоятельным устройством и включается между ППК и извещателями, при этом к входу устройства подключаются извещатели, а к выходу — шлейф ППК.

Дополнительные характеристики
Сертификаты

Параметры шлейфов сигнализации:
- напряжение постоянного тока питания ШС, В16…24
- ток ШС, при котором перестает формироваться сообщение НЕИСПРАВНОСТЬ, мА2…3
- ток ШС, при котором формируется сообщение ТРЕВОГА, мА10…14
- ток короткого замыкания ШС, не более, мА23…27
- суммарный ток потребления извещателей в дежурном режиме, не менее, мА2
Напряжение питания, B:
- от основного источника питания10.8…13.2
Потребляемая мощность:
- в дежурном режимене более 0.4Вт
Диапазон рабочих температур, °С+5…+40
Габаритные размеры, мм86х47х18
Масса, не более:
- устройства95 г

Параметры шлейфов сигнализации:

- от основного источника питания

10.8…13.2

- напряжение постоянного тока питания ШС, В

16…24

Потребляемая мощность:

- ток ШС, при котором перестает формироваться сообщение НЕИСПРАВНОСТЬ, мА

2…3

- в дежурном режиме

не более 0.4Вт

- ток ШС, при котором формируется сообщение ТРЕВОГА, мА

10…14

Диапазон рабочих температур, °С

+5…+40

- ток короткого замыкания ШС, не более, мА

23…27

Габаритные размеры, мм

86х47х18

- суммарный ток потребления извещателей в дежурном режиме, не менее, мА

Масса, не более:

Напряжение питания, B:

- устройства

95 г
