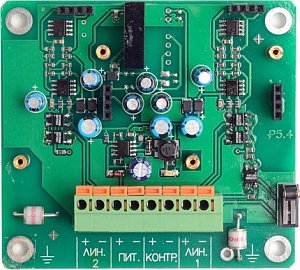

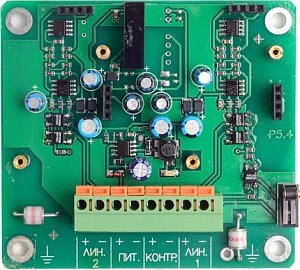

ПРД (Тополь)

Кол-во

Назначение изделия

Передатчик аналоговых сигналов применяется в составе извещателя охраны периметра «ТОПОЛЬ» в случае удаленного расположения датчиков
от блока обработки сигналов.
ПРД предназначен:
- для предварительного усиления аналоговых сигналов, поступающих от датчиков;
- выдачи усиленного сигнала по линии связи в БОС;
- контроля вскрытия, исправности датчиков и самого ПРД.

Особенности

В состав ПРД входят сменные предварительные усилители сигналов датчиков:
- ПУ – Т – предварительный усилитель кабеля трибоэлектрического ТД;
- ПУ – В/С – предварительный усилитель датчиков вибрационного ВД и сейсмического СД.

ПРД работает совместно с приемником сигналов (ПРМ), который устанавливается в БОС.

Дополнительные характеристики
Сертификаты

Максимальная длина защищаемого участка:
- с кабелем ТД-1два плеча до 200 м в каждом
- с датчиками ВД-2два плеча по 40 датчиков ВД-2 в каждом плече
- с датчиками СД-1два плеча по 40 датчиков СД в каждом плече
Максимальная длина линии связи, мдо 2000
Напряжение питания, B:
- от внешнего источника питания10…30
Потребляемая мощность:
- не более300 мВт
Диапазон рабочих температур, °С-40…+50
Габаритные размеры, мм115х110х55

Максимальная длина защищаемого участка:

- от внешнего источника питания

10…30

- с кабелем ТД-1

два плеча до 200 м в каждом

Потребляемая мощность:

- с датчиками ВД-2

два плеча по 40 датчиков ВД-2 в каждом плече

- не более

300 мВт

- с датчиками СД-1

два плеча по 40 датчиков СД в каждом плече

Диапазон рабочих температур, °С

-40…+50

Максимальная длина линии связи, м

до 2000

Габаритные размеры, мм

115х110х55

Напряжение питания, B:
