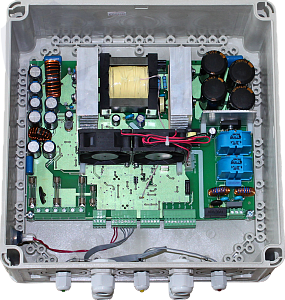

SKAT-RLPS.48DC-10 исп.5

Кол-во

Назначение изделия

Устройство предназначено для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48 В постоянного тока.
Кроме того, изделие может использоваться в качестве зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 48 В и емкостью 12...120 Ач.

Особенности

- ограничение тока заряда АКБ и возможность выбора одного из трёх значений тока ограничения;
- температурная компенсация напряжения заряда АКБ при наличии питающей сети (при применении термодатчика АКБ, входящего в комплект поставки);
- поддержание температуры АКБ при низких температурах окружающей среды при наличии питающей сети и подключенном внешнем устройстве обогрева;
- защита нагрузки от токовой перегрузки посредством плавкого предохранителя;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защита от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда;
- защита нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок;
- светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
- светодиодная индикация состояния внешней АКБ: «АКБ»;
- светодиодная индикация состояния напряжения выхода: «ВЫХОД»;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и/или управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- полная пыле- и влаго- защита при неблагоприятных условиях эксплуатации.

Дополнительные характеристики

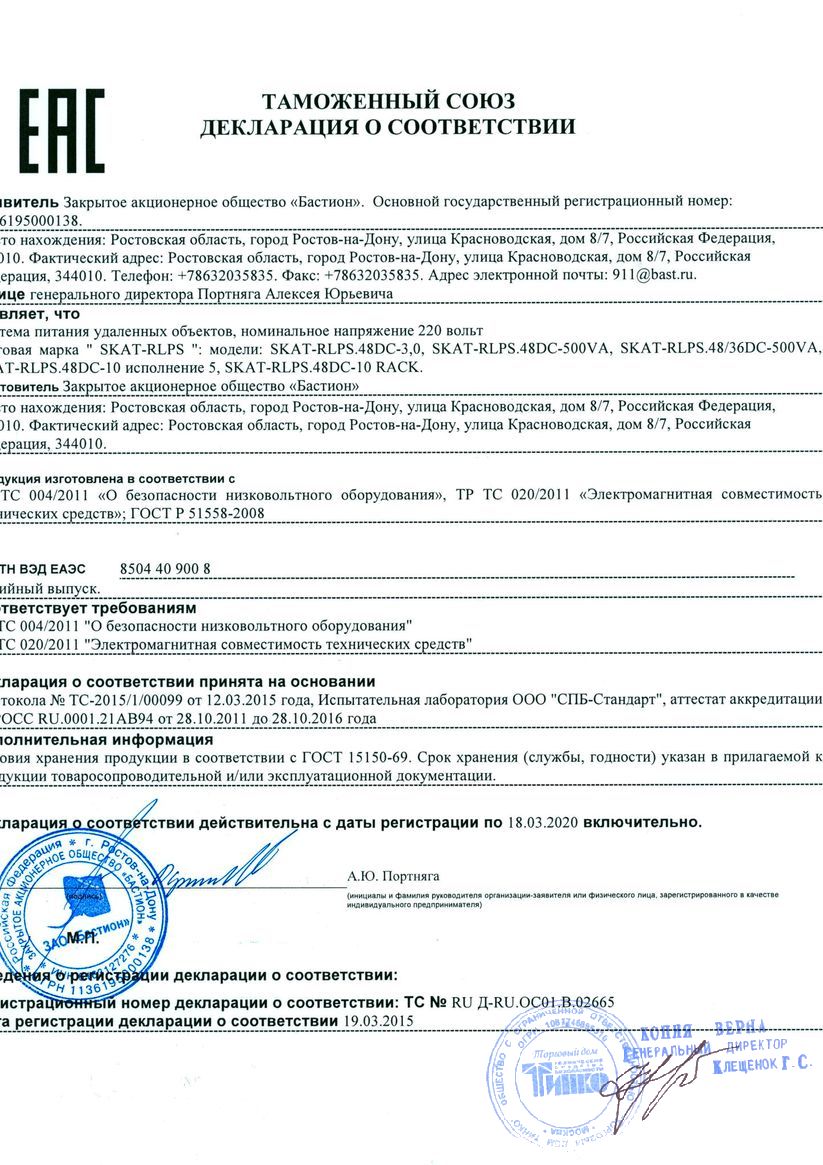

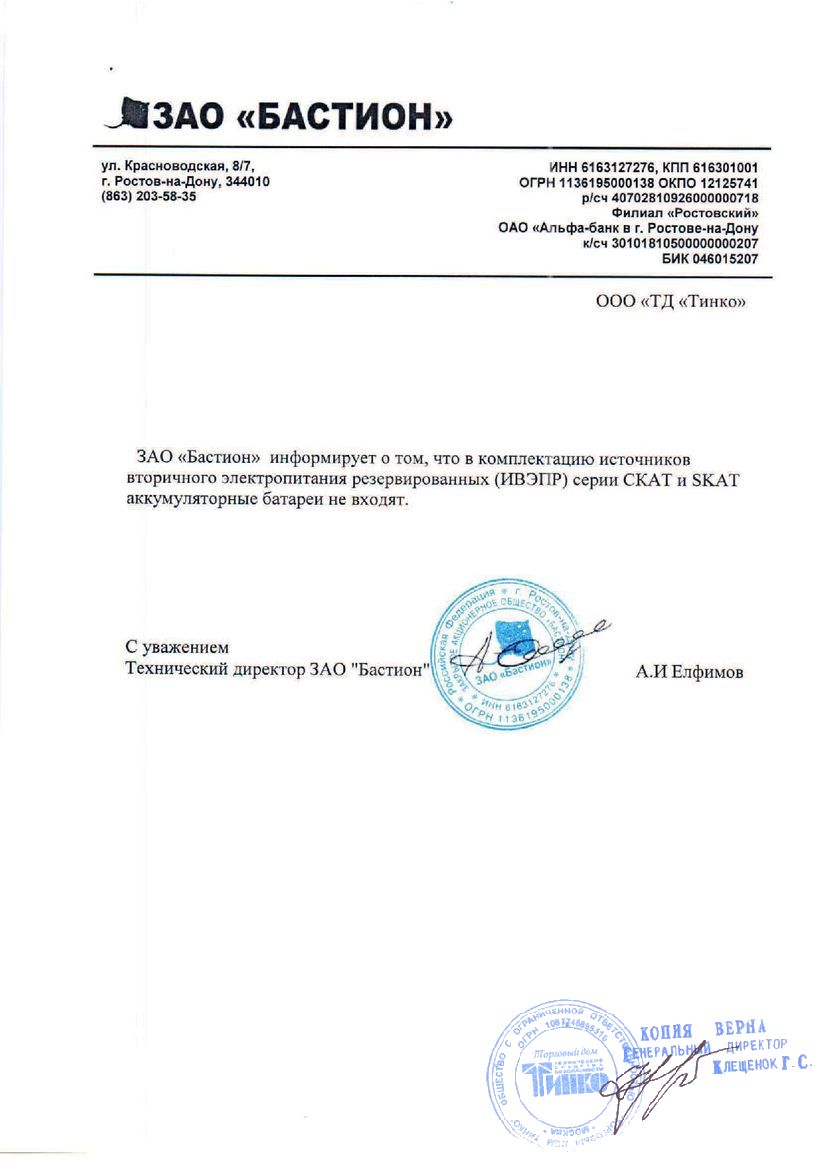

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "СК": “Авария"; "Разряд АКБ"; "Авария АКБ"; "Авария выхода"; "Авария сети"
Напряжение питания, B:
- от сети переменного тока170…250
Выходное напряжение, В:
- при питании от сети переменного тока46…58
- при питании от аккумуляторной батареи43…52
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более150
Выходной ток, А:
- максимальный при наличии основного питания10
Тип используемого аккумулятора12 В 12…120 Ач
Количество аккумуляторов, шт4
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В43…43.5
Ток заряда аккумуляторной батареи, А6; 4; 2
Степень защитыIP65
Диапазон рабочих температур, °С-40…+40
Габаритные размеры, мм300х320х170

Тип устройства

Источник вторичного электропитания резервированный

- максимальный при наличии основного питания

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

Тип используемого аккумулятора

12 В 12…120 Ач

Диагностические выходы

тип "СК": “Авария"; "Разряд АКБ"; "Авария АКБ"; "Авария выхода"; "Авария сети"

Количество аккумуляторов, шт

Напряжение питания, B:

Защита от короткого замыкания

Есть

- от сети переменного тока

170…250

Защита аккумулятора от глубокого разряда

Есть

Выходное напряжение, В:

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

43…43.5

- при питании от сети переменного тока

46…58

Ток заряда аккумуляторной батареи, А

6; 4; 2

- при питании от аккумуляторной батареи

43…52

Степень защиты

IP65

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

150

Диапазон рабочих температур, °С

-40…+40

Выходной ток, А:

Габаритные размеры, мм

300х320х170
