СД-2-5/25 звено (Тополь)
Назначение изделия
Сейсмодатчик СД-1 применяется для работы в составе извещателя охраны периметра «ТОПОЛЬ» и предназначен для:
- для преобразования малых колебаний грунта в зоне охраны, возникающих при ее преодолении нарушителем, в электрические сигналы, пропорциональные мгновенному значению действующего виброускорения;
- выдачи электрических сигналов в предварительный усилитель БОС или ПРД.

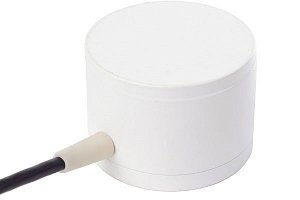

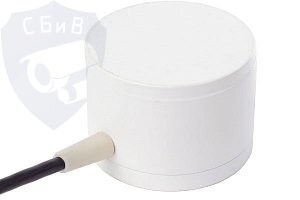

Конструктивно СД-1 выполнен в герметичном корпусе, залитом компаундом. Внутри корпуса установлен модуль сейсмоприемника с кабелем для коммутации сигналов и питания.
Особенности
Пять СД-1, последовательно соединенные кабелями в металлорукавах, образуют звено СД-1-5/25. Длина кабеля одного СД-1 в звене 2,5 м.
-
-
- Параметры зоны обнаружения:
- - окружность радиусом, м2.5
- Напряжение питания, B:
- - от внешнего источника питания4.75…5.25
- Ток потребления, мА:
- - не более0.4
- Степень защитыIP67
- Диапазон рабочих температур, °С-40…+50
- Габаритные размеры, мм60х48
