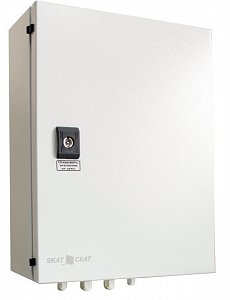

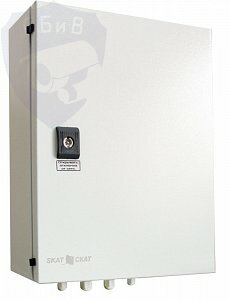

SKAT-V.24DC-18 исп. 5М
Назначение изделия
Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии и при отсутствии напряжения в электрической сети.
Особенности
- ограничение тока заряда АКБ и возможность выбора одного из трех значений тока ограничения;
- температурная компенсация напряжения заряда АКБ (при применении термодатчика АКБ, входящего в комплект поставки);
- электронная защита от перегрева;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режимов работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23??В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.
-
-
- Тип устройстваИсточник вторичного электропитания резервированный
- Световая индикация"Наличие сети"; "Нагрузка"
- Диагностические выходытип "ОК": "Авария сети"; "Авария выхода"; "Авария АКБ"; "Разряд АКБ"; "Авария изделия"
- Напряжение питания, B:
- - от сети переменного тока180…250
- Потребляемая мощность:
- - от сети переменного тока 20 ВА
- Потребляемый ток:
- - при питании от резервного источника питания, А0.25
- Выходное напряжение, В:
- - при питании от сети переменного тока27.3…27.7
- - при питании от аккумуляторной батареи21.0…27.5
- Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более150
- Выходной ток, А:
- - максимальный при наличии основного питания18
- - максимальный при питании от аккумуляторной батареи20
- Тип используемого аккумулятора12 В 17…100 Ач
- Количество аккумуляторов, шт2
- Защита от короткого замыканияЕсть
- Защита аккумулятора от глубокого разрядаЕсть
- Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.8…21.2
- Ток заряда аккумуляторной батареи, А9.7; 6.9; 3.8
- Степень защитыIP65
- Диапазон рабочих температур, °С-40…+50
- Габаритные размеры, мм300х155х430
