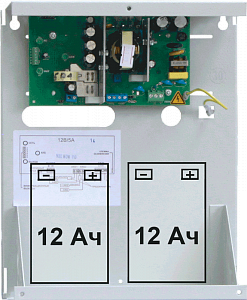

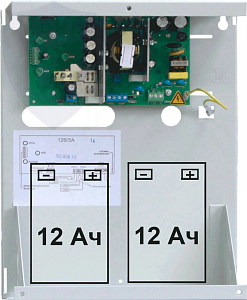

СКАТ 1200
Назначение изделия
Источник электропитания «СКАТ 1200» предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 12 В постоянного тока.
Особенности
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- защиту цепи АКБ от аварии источника;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход);
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;
- повышенную надежность за счет использования двух независимых АКБ - основной (АКБ1) и дополнительной (АКБ2);
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ.
Комплектация
Вставка плавкая ВПБ6-10 2,0 А, 250 В, вставка плавкая ВПБ6-11 3,0 А, 250 В, вставка плавкая ВПБ6-13 5,0 А, 250 В, дюбель с шурупом (3 шт.), втулка (3 шт.)
-
,
,
-
- Тип устройстваИсточник вторичного электропитания резервированный
- Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
- Диагностические выходытип "ОК": "Наличие сети"; "Переход на резерв"; "Наличие АКБ"; "Нагрузка"; "Напряжение на АКБ"
- Напряжение питания, B:
- - от сети переменного тока150…250
- Потребляемая мощность:
- - от сети переменного тока 120 ВА
- Выходное напряжение, В:
- - при питании от сети переменного тока12.9…14
- - при питании от аккумуляторной батареи9.5…13.4
- Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
- Выходной ток, А:
- - номинальный при наличии основного питания4
- - максимальный при наличии основного питания5
- Тип используемого аккумулятора12В 7 (12) Ач или 12В 17 Ач
- Количество аккумуляторов, шт1 (17 Ач) или 2 (7/12 Ач)
- Защита от короткого замыканияЕсть
- Защита аккумулятора от глубокого разрядаЕсть
- Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
- Ток заряда аккумуляторной батареи, А0.45…0.65
- Степень защитыIP20
- Диапазон рабочих температур, °С-10…+40
- Габаритные размеры, мм228х284х119
